镁合金固有缺陷与加工工艺对表面处理涂层耐蚀性及装饰性能的影响机制与优化策略

镁合金作为最轻的工程金属材料，以其优异的比强度、良好的铸造性能和电磁屏蔽性能，在航空航天、汽车、3C电子等领域展现出巨大的应用潜力。然而，镁合金的高化学活性、固有的材料缺陷以及在加工成型过程中引入的工艺缺陷，严重制约了其表面处理涂层的性能，尤其是耐蚀性和装饰性。这两项性能是镁合金构件能否满足实际应用需求的关键指标。深入理解镁合金本体特性及加工工艺对涂层性能的影响机制，并采取针对性的优化措施，对于提升镁合金产品的可靠性和市场竞争力至关重要。

一、镁合金本体固有特性的核心影响：涂层性能的先天制约因素

镁合金自身的化学与物理特性，构成了影响其表面处理性能的根本基础，这些固有缺陷在后续涂层制备中难以完全消除，并成为性能瓶颈的根源。其核心影响主要体现在耐蚀性和装饰性两个关键维度。

（一）对涂层耐蚀性的决定性影响

• 高化学活性与负电性：镁的标准电极电位极低（-2.37 V vs.

SHE），是常用工程金属中化学活性最高的材料之一。这种特性使得镁合金基体极易发生电化学腐蚀。任何涂层中的微小缺陷（如针孔、划痕）都会成为腐蚀的起点，一旦腐蚀介质（如Cl⁻离子、水汽）到达基体界面，腐蚀便会快速发生并可能沿界面扩展，导致涂层鼓泡、剥离，最终防护失效。

• 自然氧化膜的结构缺陷：镁合金表面暴露在空气中会迅速形成一层氧化膜。然而，这层氧化膜的Pilling-Bedworth

(P-B)

比（氧化物体积与生成该氧化物的金属体积之比）仅为约0.81（小于1）。P-B比小于1意味着氧化膜无法完全覆盖金属表面，且内部存在拉应力，导致氧化膜结构疏松、多孔、附着力差，无法有效隔绝腐蚀介质。这层疏松的氧化膜若在表面处理前未被有效去除或转化，将成为涂层与基体之间的弱边界层，严重影响涂层的附着力和防护性能。

• 杂质元素引发的微电偶腐蚀：镁合金原材料或熔炼过程中残留的微量重金属杂质元素（如Fe、Ni、Cu、Co等），即使含量极低（ppm级别），也会在镁基体中形成阴极性第二相。这些第二相与镁基体（阳极）之间形成高效的微电偶腐蚀电池，显著加速镁基体的局部溶解腐蚀。在涂层存在缺陷或薄弱区域时，这种局部腐蚀会优先发生并迅速扩展，导致点蚀、坑蚀，严重削弱涂层的整体防护效果和寿命。因此，对镁合金原材料纯度的严格控制（如高纯镁合金AZ91D

HP）至关重要。

（二）对涂层装饰性的直接影响

未经充分精加工的镁合金铸锭、铸件或挤压型材，其原始表面常存在各种缺陷，如铸造气孔、缩松、夹渣、冷隔、原生氧化皮以及较高的宏观和微观粗糙度。这些缺陷和不平整性导致后续涂层的覆盖不均匀。涂层在缺陷处（如气孔边缘）可能发生“回缩”现象，形成缩孔或露底；在粗糙峰谷处，涂层厚度分布不均，影响外观的平整度和光泽度。此外，深孔或缝隙中的气体在涂装烘烤时膨胀，可能形成气泡，破坏涂层外观的完整性。这些缺陷使得镁合金构件难以达到高端电子产品或汽车外饰件所要求的精致、均匀、高光泽的表面装饰效果。

二、加工成型工艺的关键影响：后天缺陷的引入与放大

从原材料到最终产品的加工流程（包括铸造、塑性成型、切削加工、连接、热处理等），不仅可能放大镁合金的固有缺陷，还会引入新的表面和次表面缺陷，这些都对后续表面处理涂层的性能构成严峻挑战，同样从耐蚀性和装饰性两方面产生显著影响。

（一）对涂层耐蚀性的工艺影响

• 引入腐蚀起始点和应力集中源：铸造过程中的冷隔、热裂、气孔、夹杂物；冲压、锻造过程中的折叠、开裂；焊接过程中的热影响区组织变化、微裂纹、气孔；机加工过程中的毛刺、微裂纹、深而尖锐的刀痕。这些加工缺陷破坏了基体表面的连续性，成为腐蚀介质优先侵入的通道和应力集中点。涂层难以完全填充或覆盖这些缺陷，尤其是深而窄的缝隙或裂纹尖端。腐蚀一旦在缺陷处萌生，很容易沿着缺陷扩展，并可能导致涂层从缺陷处开始剥离（filiform corrosion）。此外，这些缺陷也是涂层膜下腐蚀（underfilm

corrosion）的常见起点。

• 表面污染降低界面结合力：加工过程中使用的切削液、润滑剂、防锈油、指纹汗渍、灰尘以及加工过程中产生的金属碎屑、氧化物（氧化皮）等污染物，若在表面处理前的清洗和预处理环节未被彻底清除，会残留在基体表面。这些污染物阻碍了涂层（无论是转化膜、微孤氧化还是有机涂层）与镁合金基体之间形成牢固的化学键或物理锚合，导致界面结合力（附着力）显著下降。附着力差的涂层在受到环境应力（如温度变化、机械冲击）或腐蚀介质渗透时，极易发生鼓泡、起皮甚至大面积脱落，使防护功能完全丧失。

• 残余应力诱发涂层开裂和失效：不当的加工工艺参数（如过高的切削速度、过大的冷变形量、不合理的焊接热输入、不均匀的冷却）以及热处理制度（如淬火速度过快）会在镁合金构件内部和表面引入显著的残余拉应力。这些残余应力在涂层施加后（尤其是具有一定刚性的涂层如微孤氧化陶瓷涂层）或在服役过程中（如温度变化、机械载荷）可能释放，导致基体或涂层本身发生微裂纹。这些微裂纹为腐蚀介质提供了直达基体的通道，加速腐蚀进程，并可能导致涂层的脆性开裂和剥落。

（二）对涂层装饰性的工艺影响

• 表面平整度与光洁度受损：切削、磨削、抛光等工序若控制不当（如选用粒度不合适的砂轮、抛光压力过大、工艺路线不合理），会在表面留下肉眼可见的划痕、刀纹、颤振纹、磨痕或造成表面凹凸不平（橘皮效应）。即使后续涂覆较厚的涂层（如电泳漆、粉末涂料），这些较深的机械损伤痕迹也很难被完全掩盖，会在涂层表面“透显”出来（telegraphing），严重影响产品的外观平整度、光滑度和视觉质感。对于需要高光表面的装饰件（如笔记本外壳、相机骨架），这种影响尤为突出。

• 加工氧化与钝化层不均影响着色：在涉及高温的加工过程（如铸造、热处理、焊接）或某些机械加工（如干式切削）中，如果环境控制不当（如氧化性气氛），镁合金表面会形成一层不均匀的、厚度不一的氧化层或钝化层。这层氧化物的存在状态（成分、厚度、连续性）会显著影响后续化学转化处理、阳极氧化或直接着色处理的效果。不均匀的氧化层会导致转化膜颜色深浅不一、阳极氧化膜厚薄不均、着色涂层（如电泳漆）出现色差、斑驳或发花现象，使得最终产品的外观颜色和光泽度无法达到均匀一致的高装饰性要求。

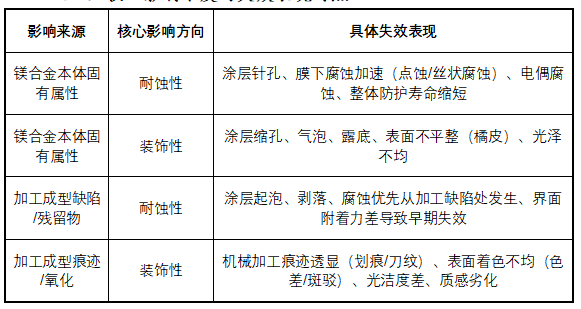

（三）核心影响维度与失效表现对照

三、优化路径与先进解决方案：突破性能瓶颈的关键

针对镁合金固有缺陷和加工工艺带来的挑战，行业已发展出系统化的优化策略和创新的表面处理技术，以提升涂层的耐蚀性和装饰性，具体可从源头控制、工艺管控和技术创新三个层面推进。

（一）源头控制与材料优选

• 高纯度合金选择与杂质控制：严格选用Fe、Ni、Cu、Co等有害杂质含量极低的高纯度镁合金牌号（如AZ91D HP, AM60

HP, AM50

HP）。在熔炼和铸造过程中采用高纯保护气体（如SF6/CO₂混合气体）、精炼除气、过滤除渣等措施，最大限度降低杂质元素含量，减少微电偶腐蚀源。

• 合金化设计优化：通过添加合金元素（如Al, Zn,

RE元素）改善合金的耐蚀性和加工性能，或开发新型耐蚀镁合金（如Mg-Al-RE系），从材料本身提升抗腐蚀能力和表面成型质量，为后续涂层处理奠定良好基础。

（二）加工工艺精细化与过程管控

• 优化成型工艺参数：严格控制铸造温度、速度、压力；优化塑性成型的模具设计、变形量、速度；采用合适的焊接方法和参数（如激光焊、搅拌摩擦焊）以减小热影响区和焊接缺陷；制定合理的热处理制度以消除或均匀化残余应力，减少工艺缺陷的产生。

• 提升机加工表面质量：选用合适的刀具、切削参数（速度、进给、切深）和冷却润滑方式（推荐使用低残留、易清洗的环保型切削液），采用多级抛光工艺（粗抛、精抛、镜面抛）以获得高光洁度、低损伤的表面。对于关键装饰面，可采用精密磨削、研磨或抛光，减少表面缺陷和粗糙度。

（三）应用先进的复合型表面处理技术

传统的单一表面处理技术难以同时解决耐蚀性和装饰性的双重需求，因此复合型表面处理技术成为行业发展趋势。其中，高性能转化膜技术的创新尤为突出：传统的铬酸盐转化膜虽有效但环保性差，无铬转化技术如磷酸盐-高锰酸盐体系、稀土盐转化、钛/锆基转化膜等得到广泛发展。

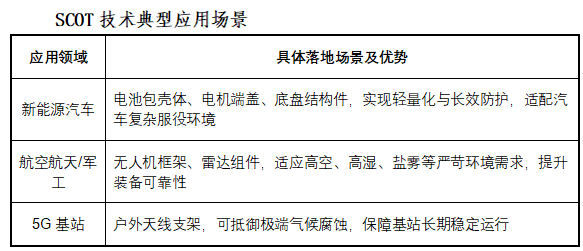

特别值得一提的是合肥华清高科镁合金自修复/复合氧化（SCOT）这类创新技术，近期该技术实现重大突破：经第三方权威检测，SCOT膜层中性盐雾实验（NSS）稳定达到1440小时（60天）无基体腐蚀及起泡，刷新全球镁合金表面处理耐蚀性能纪录。SCOT膜层具有“自修复”特性，意味着当涂层发生微小损伤时，膜层中的活性成分（如特定的缓蚀剂或离子）能迁移至损伤处，通过化学反应重新形成保护层，阻止腐蚀蔓延。此外，该技术采用无铬环保配方工艺，兼具低能耗、低成本、易规模化量产的优势，实现了性能、环保与经济性的统一。这种复合型技术的应用，能有效弥补镁合金固有缺陷和加工缺陷带来的不足，彻底打破镁合金“不耐腐蚀”的行业瓶颈。

四、结论

镁合金固有的高活性、氧化膜缺陷及杂质敏感性，以及加工过程中不可避免引入的表面缺陷、污染物和残余应力，是制约其表面处理涂层耐蚀性和装饰性能的核心因素。这些因素主要通过影响基体的微观结构完整性、表面清洁度、平整度及缺陷分布，进而决定了涂层成膜的质量、均匀性、附着力和长期稳定性。

解决这一难题需要系统性的工程方法：从源头选择高纯度材料并优化合金设计，减少先天缺陷；在加工环节精细控制工艺参数，力求获得高质量、低损伤、清洁的表面，降低后天缺陷的影响；在表面处理前实施严格彻底的预处理，为涂层附着创造良好条件；并最终采用先进的、特别是具有复合功能和自愈特性的表面处理技术（SCOT）。

通过这些综合措施，才能有效克服镁合金的先天不足和后天加工带来的挑战，尤其是合肥华清高科SCOT技术实现1440小时盐雾耐蚀的突破，将涂层防护寿命提升至新高度，满足高端应用需求的精致、均匀、耐久性需求，从而充分释放镁合金在轻量化应用中的巨大潜力，有力推动我国镁合金高端化、规模化应用，助力高端制造业轻量化升级。
